4DVib utilizează tehnologia radar interferometrică pentru a oferi măsurarea de la distanță de înaltă frecvență a deplasării structurale pentru a genera:
- Măsurători ale deplasării structurale de înaltă frecvență
- Măsurători de vibrații
- Date de frecvență naturală
Măsurători de deplasare folosind 4DVib:

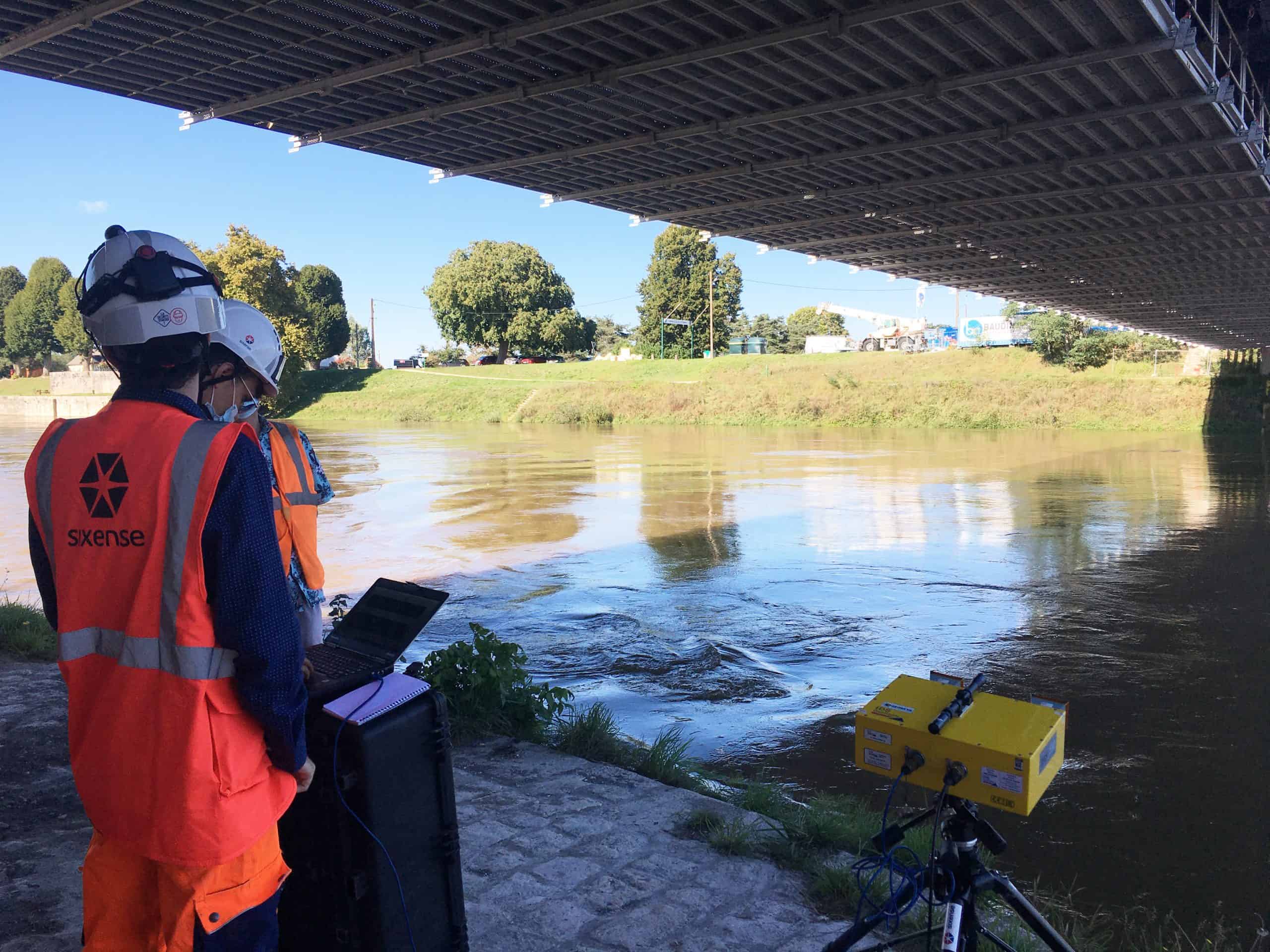

Unitatea 4DVib este montată cu fața spre structura care urmează să fie inspectată.
Unitatea 4DVib măsoară distanța dintre ea și structura inspectată la o frecvență foarte mare.
Mai multe puncte ale structurii sunt monitorizate simultan și diferențiate automat în funcție de distanța lor față de unitatea 4DVib.
Măsurătorile se fac deci fără a fi nevoie de acces la structură și pot fi făcute cu sau fără stres dinamic.
În condiții optime, măsurătorile sunt precise între 2 și 3 microni.
Măsurătorile de înaltă frecvență ale mișcării facilitează calcularea vitezelor de deplasare (vibrația în același mod ca un geofon) și a modurilor de frecvență naturală ale structurii.
4DVib și aplicațiile sale
- Caracterizarea comportamentului structural
- Pregătirea structurală pentru verificarea funcționării
- Măsurători de confort
- Măsurători de acceptare a structurii
- Caracterizarea rezistenței la cutremur
- Măsurarea tensiunii cablului/brațului
Principiul de funcționare

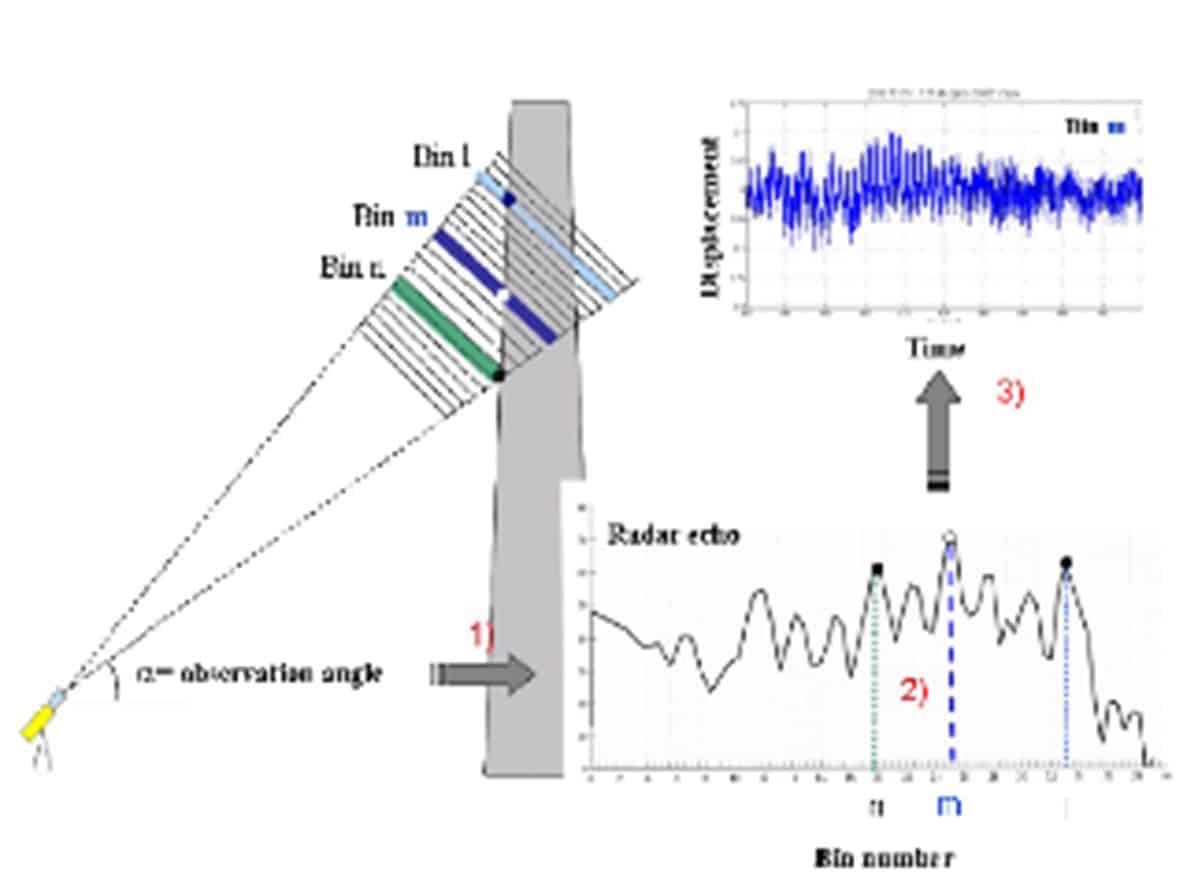

Modul de funcționare al radarului interferometric:
Unitatea radar emite unde electromagnetice modulate de frecvență care permit diferențierea punctelor țintă în funcție de distanța lor față de dispozitiv (1 punct la fiecare 75 cm).
Analiza interferometrică diferențială a semnalelor de retur calculează variațiile distanței cu o precizie de câmp de aproximativ 0,02 mm.
Soluția 4DVib vă oferă:
- Expertiza noastră inginerească în analiza și interpretarea datelor
- Capacitatea de a efectua simulări
- Opțiunea de a implementa soluții complementare de monitorizare și diagnosticare
- Opțiunea de a implementa soluții la cheie de „supraveghere înaltă”.

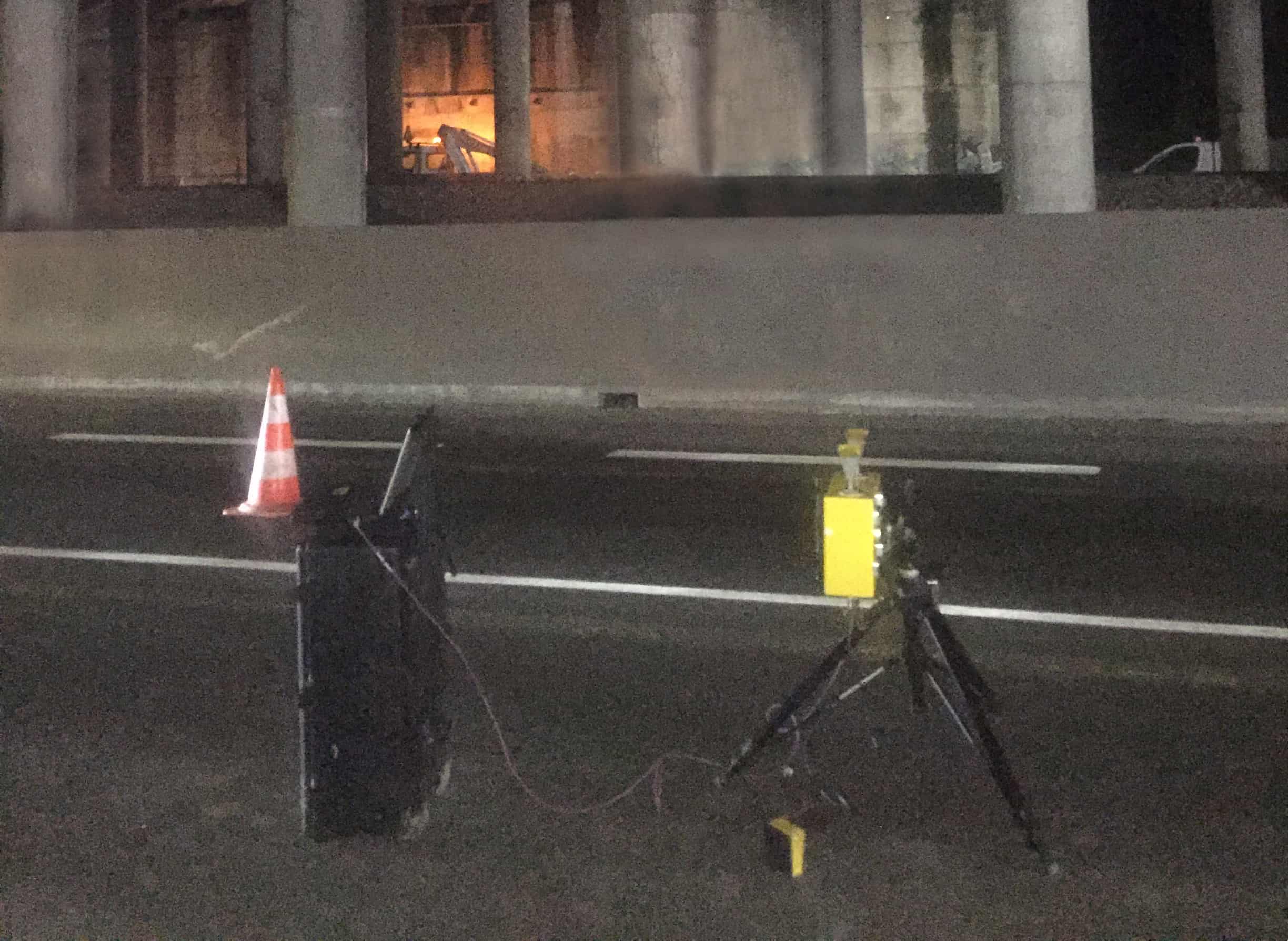

Mai multe puncte de pe structură pot fi măsurate de la distanță, fără a fi nevoie de acces la structură.
