Senzori clasici — deformații, deplasări și forțe
1. Măsurarea înclinărilor structurale

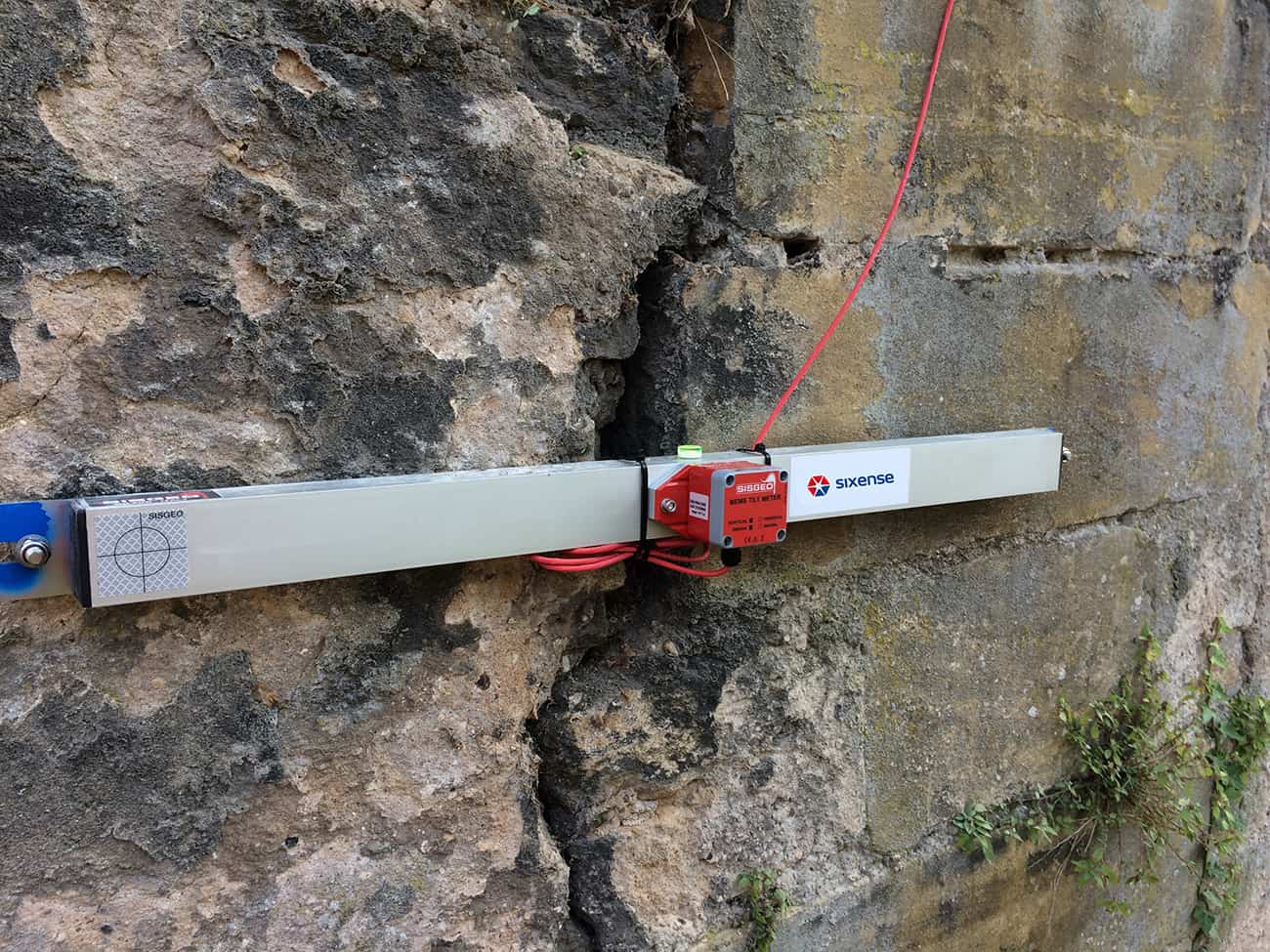

Tiltmetrele (senzori de înclinare structurală) măsoară variații foarte mici față de verticală, cu precizie ridicată — tipic 0,1 mm/m sau 0,005 grade. Sunt instalate punctual pe elementele structurale — stâlpi, pereți, plăci, fundații — pentru a urmări rotirea sau bascularea acestora în timp. Permit și detectarea tasărilor diferențiate, prin instalare în poziție orizontală pe distanțe rigide.
Thémis — tiltmetre Sixense calibrate individual termic în cameră climatică. Adresează una dintre limitările cunoscute ale tiltmetrelor MEMS — sensibilitatea la variațiile de temperatură. Calibrarea termică în sursă elimină erorile aparente generate de gradienții termici și asigură măsurători stabile pe termen lung, esențiale pentru structuri exterioare expuse (poduri, lucrări portuare, structuri industriale).
2. Măsurarea deplasărilor
Fisurometrele (senzori de deplasare) permit monitorizarea precisă (de la 0,1 mm până la 0,01 mm) a deplasărilor relative dintre două secțiuni ale aceleiași structuri. Sunt utilizați pentru urmărirea evoluției fisurilor și a rosturilor de dilatație.
Fisurologgerele combină un fisurometru cu un sistem propriu de achiziție de date, pentru instalări autonome fără cablare la unitate centrală.
Senzorii laser de distanță permit măsurarea deplasărilor pe distanțe mai mari, chiar dacă au o precizie mai redusă decât fisurometrele.
Senzorii lung-bază (cu fir sau tijă) măsoară deplasări între elemente structurale aflate la distanțe semnificative — bloc instabil pe versant, deplasări între pereți de incintă, mișcări între elemente disjuncte ale aceluiași monument istoric.
3. Măsurarea deformațiilor specifice și a eforturilor
Măsurarea microdeformațiilor (strain) răspunde unei nevoi curente în inginerie — verificarea eforturilor reale din structură comparativ cu cele de proiect.
Mărcile tensometrice electrice (tensometre rezistive) sunt soluția cea mai răspândită — pot fi sudate, lipite sau înglobate în beton și permit inclusiv măsurători dinamice (sute de citiri pe secundă).
Senzorii cu coardă vibrantă oferă stabilitate excelentă pe termen lung și sunt potriviți pentru instalări permanente în structuri (înglobați în beton de la turnare).
Senzorii cu fibră optică (tehnologia FBG — Fiber Bragg Grating) permit măsurători distribuite pe lungimi mari și instalare în medii dificile.
Celulele cu cilindru plat (flat-jack) permit măsurarea directă a tensiunilor în material, atunci când instalarea acestora este posibilă.
Celulele de presiune permit monitorizarea variațiilor relative de încărcare în interfețe — între elemente structurale, în terenuri sub fundații sau în spatele zidurilor de sprijin.
Important: senzorii măsoară doar variațiile de tensiune față de momentul instalării. Pentru determinarea tensiunilor istorice există tehnici dedicate (metoda găurii centrale, vérinul plat).
